三偏心氣動蝶閥結構與特點

氣動三偏心蝶閥屬于高性能蝶閥，它通過各種驅動裝置帶動閥軸的旋轉，閥軸又帶動蝶板在閥體通道內做0-90°的范圍內旋轉，來達到閥門開啟和關閉的目的，實現對管道內流通介質的控制。三偏心金屬硬密封蝶閥因?yàn)槌叩男阅?，可以廣泛應用于發生爐、蒸汽、冷熱空氣、化工冶煉工程、發電、環保等工程管道中，適用介質包括各種腐蝕性、非腐蝕性流體介質。

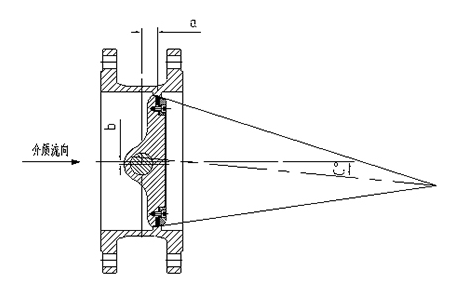

三偏心氣動蝶閥的結構圖

三偏心氣動蝶閥的結構特點：

具有以下優點：

1 、體積小、重量輕、具有優良的切斷性能。

2 、蝶板密封面設計成相對蝶板軸心為一斜截圓錐面，使得蝶板密封面與閥座密封面有一定的接觸角，這個接觸角均勻地圍繞其圓周面相等于一個細長的楔形，并且蝶板圓周縱向處的密封線呈一準橢圓形曲線，兩者同時起著密封的補償作用。

3 、蝶板密封面在關閉狀態下，受力均勻，承壓能力高；蝶板在開啟過程中，密封面各點同時完成脫離閥座密封面的動作，無擠卡現象，基本無摩擦，開啟力矩 較小。因此，成本低，密封性能好，壽命長。

4 、各種密封結構供選擇，保證使用壽命及可靠性。蝶閥密封圈有整體式軟密封（PTFE , C-TFE , G-TFE ）、硬化金屬片式、整體式＋硬質合金，適用于各種工況。

5 、能實現雙向密封功能，既可以調節，又具有切斷功能。

6 、執行機構低摩擦力、工作效率高、推力大、安全性好。

7 、執行機構靈巧型、組合型（手動機構）的設計，可保證各方向的隨意安裝以及靈活控制。

8 、簡捷醒目、可靠一體化的行程指示及限位開關和電磁閥的組合安裝、無外接管路、減少泄漏點。

9、多種執行機構形式供選擇、滿足不同用戶要求。

10 、裝配維修方便，具有 優良的性能價格比。
