三偏心蝶閥有哪三偏呢？

三偏心蝶閥有哪三偏呢？

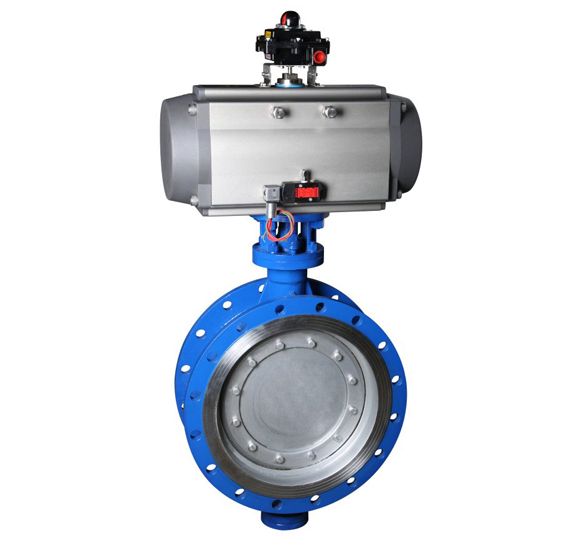

三偏心蝶閥區別于中線蝶閥和雙偏心蝶閥，是另一種結構的蝶閥，在國內大量應用的時間也已經有了20多年，是很成熟的閥門產品，為什么叫三偏心蝶閥？是因?yàn)檫@種蝶閥存在“三個偏”。具體是哪“三偏”呢？

一偏：蝶板回轉中心（即閥門軸中心）與蝶板密封面形成一個尺寸A偏置：

二偏：蝶板回轉中心（即閥門軸中心）與閥體中心線形成一個B偏置：

三偏：閥體密封面中心線與閥座中心線（即閥體中心線）形成一個角度為β的角位置

產品特點

三偏心蝶閥屬于旋轉閥。其三偏心都放在了閥板上。在閥門制作過程中, 閥板的外邊緣采用部分外球面結構。外偏心球面經拋光處理達到粗糙度Ra0.4, 球面鍍鉻或堆焊司太萊合金。硬度達HRC45~ 60。三偏心碟閥耐壓 高達到26MPa, 耐溫低至-196℃ 、高達700℃ , 密封達到零泄漏。
