氣動蝶閥安裝調試方法及注意事項

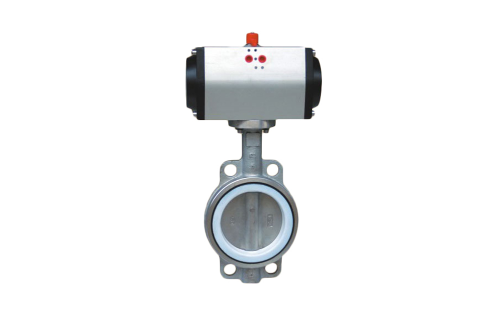

氣動蝶閥由氣動執行機構和蝶閥組成。氣動蝶閥采用隨閥門旋轉的圓形蝶板實現啟閉性能。提供操作操作的氣動閥主要用作截止閥。調節或用分段閥調節。目前，蝶閥壓力低，體積大。中徑管道的使用正在增加。

氣動蝶閥安裝調試方法及注意事項：

首先用外力關閉閥門。即順時針旋轉閥軸，直到閥板與閥座密封接觸。同時，保持氣缸關閉（即氣缸軸上的小凹槽與氣缸體垂直；如果順時針轉動閥門關閉閥門）并將氣缸連接到閥門（安裝方向平行）或者，確保螺絲孔對齊（垂直于閥體）。沒有太大的偏差。如果未對準，請?jiān)跀Q緊螺釘之前稍微旋轉缸體。

氣動蝶閥調試，首先檢查閥門配件、電磁閥、消音器等是否安裝。如果不完整，請勿調試。正常供氣壓力為0.6MPA±0.05MPA。確保沒有碎屑。操作前安裝在閥體內的閥板上，第一次試運行時手動操作電磁閥手動按鈕（手動操作時電磁閥線圈關閉，則手動操作有效。在電子的情況下控制 操作和手動設置為0位，電控操作有效，0位為關閥，1位為開閥，即通電時閥門開啟。斷電時閥門關閉，斷電時閥門打開，您可以將其旋轉180度以安裝電磁閥線圈）并檢查閥門的運行狀態。

在調試操作的過程中，發現閥門在開閥的起始位置很慢，但動作后很快。在這種情況下，閥門關閉得太緊。需要減少的是氣缸行程（更換氣缸兩端的行程調整螺釘必須同時向內調整。調整時，將閥門移到打開位置，關閉氣源，然后調整.有），調節閥門開合方便，不漏氣。

消聲器是可調式消聲器，則可以調節閥門的開/關速度。消音器應調整到適合閥門啟閉速度的開度。如果調節過小，閥門可能無法工作。
